Ηλιακό πάνελ εδάφους

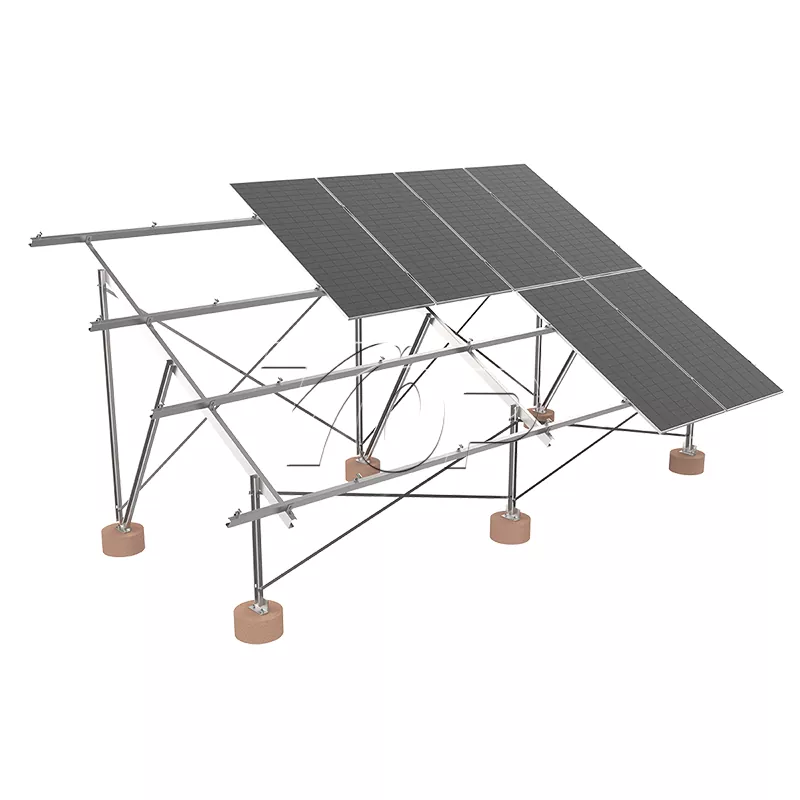

Το Solar Solar Sanel Rack του Top Energy είναι η λύση εγκατάστασης του ηλιακού πίνακα εδάφους που σχεδιάστηκε ειδικά για φωτοβολταϊκά συστήματα με εδάφους χρησιμοποιώντας μια κατασκευή χάλυβα σχήματος C (C-καναλιού) υψηλής αντοχής (C-καναλιού) για εμπορικά και μεγάλης κλίμακας φωτοβολταϊκά έργα ηλεκτροπαραγωγής. Με υψηλή χωρητικότητα φορτίου, αντοχή στη διάβρωση και ευελιξία, το σύστημα υποστήριξης του καναλιού C μπορεί να προσαρμοστεί σε διαφορετικά εδάφη και περιβαλλοντικές συνθήκες, ειδικά σε σενάρια που απαιτούν υψηλή σταθερότητα και μακροπρόθεσμη ανθεκτικότητα.
Μάρκα προϊόντων:Κορυφαία ενέργεια
Υλικό προϊόντος:Χάλυβες άνθρακα
Λειτουργία προϊόντος:Εμπορικές ή αγροτικές μονάδες ηλιακής ενέργειας
Η διάρκεια ζωής:≥25 ετών

Η κορυφαία ενέργεια που σχεδιάστηκε και παράγεται σε σχήμα C σε σχήμα C σε σχήμα C σε σχήμα C rack χρησιμοποιείται κυρίως ως το κύριο δομικό υλικό. Έχει αναλογία υψηλής αντοχής προς βάρος. Αυτό το ηλιακό σύστημα τοποθεσίας εδάφους μπορεί να μειώσει το βάρος ολόκληρου του συστήματος υποστήριξης, εξασφαλίζοντας παράλληλα επαρκή χωρητικότητα μεταφοράς. Οι ελαφρύτερες αγκύλες του είναι πιο βολικές κατά τη μεταφορά και την εγκατάσταση, μειώνοντας ταυτόχρονα τις απαιτήσεις του ρουλεμάν φορτίου του θεμελίου.

Παραμέτρους προϊόντος

Κατασκευαστής

Κορυφαία ενέργεια

Όνομα προϊόντος

Ηλιακό πάνελ εδάφους

Υλικό

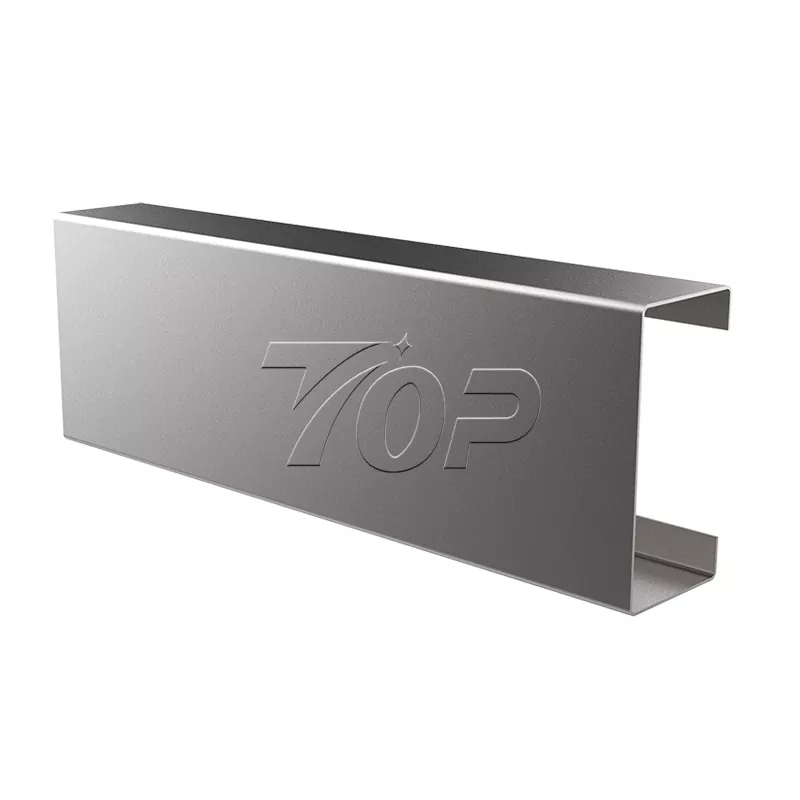

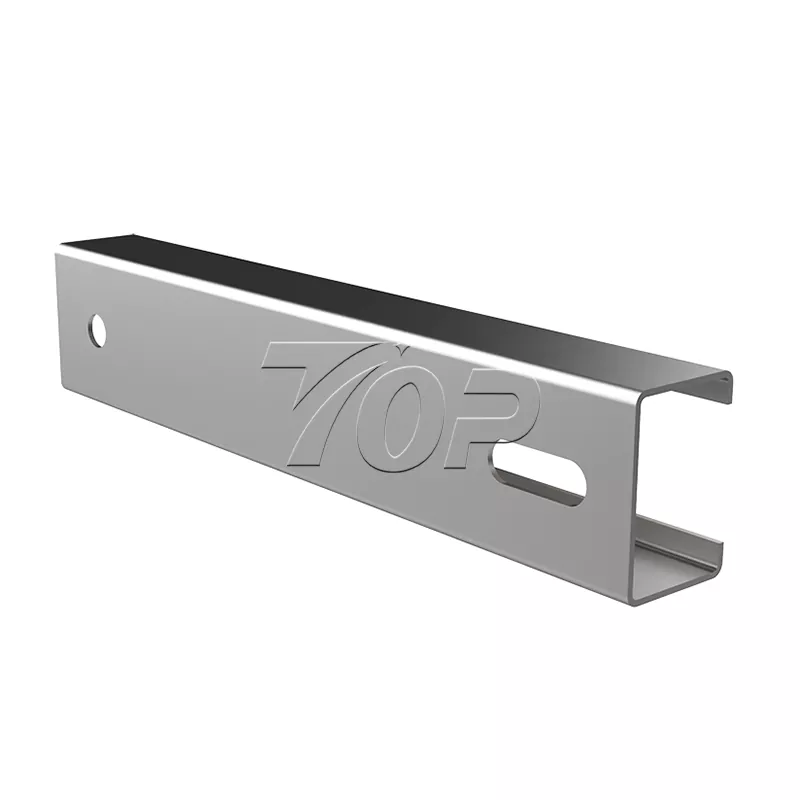

Χάλυβα σχήματος C (γαλβανισμένο χάλυβα ή ανοδιωμένο αλουμίνιο), πάχος 2-4mm

Κιτ

C Κατασκευές χάλυβα καναλιών, ράγες, σφιγκτήρες, αξεσουάρ κ.λπ.

Φορτίο χωρητικότητας

Το σύστημα ενός στύλου μπορεί να μεταφέρει 2-4 τόνους (ανάλογα με τη διαμόρφωση)

Πιστοποίηση

ISO 9001, AS/NZS 1170, TUV και άλλες διεθνείς πιστοποιήσεις.

Συσκευασία

Τυπική μεταφορά εμπορευματοκιβωτίων, Υποστήριξη προσαρμοσμένη συσκευασία.


Υλικό υψηλής αντοχής: Χάλυβας γαλβανισμένου χάλυβα (HDG) ή ανοδιωμένο αλουμίνιο παρέχει εξαιρετική αντοχή στη διάβρωση και δομική αντοχή με διάρκεια ζωής άνω των 25 ετών.

Modular Design: Η ηλιακή βάση γείωση στη βάση υποστηρίζει ταχεία συναρμολόγηση και ρύθμιση, συμβατή με μια ποικιλία μεγεθών ηλιακών πάνελ.

Αντίσταση ανέμου: Μέσω βελτιστοποιημένου δομικού σχεδιασμού δομικού σχεδιασμού και θεμελίωσης, μπορεί να αντισταθεί στην ταχύτητα του ανέμου πάνω από 60 m/s, κατάλληλη για περιοχές υψηλής πίεσης ανέμου.

Εύκαμπτη γωνία εγκατάστασης: Υποστήριξη σταθερής γωνίας κλίσης (15 ° -60 °) ή ρύθμιση εποχιακής γωνίας για να μεγιστοποιηθεί η αποτελεσματικότητα παραγωγής ενέργειας.

Προστασία του περιβάλλοντος και χαμηλή συντήρηση: Δεν υπάρχει ανάγκη για θεμέλια από σκυρόδεμα, μείωση της ρύπανσης των κατασκευών, χαμηλού κόστους συντήρησης.

Λειτουργία εγκατάστασης

1 Προετοιμασία για εγκατάσταση

Έλεγχος τοποθεσίας: Ελέγξτε την επιπεδότητα του εδάφους και τον τύπο του εδάφους (συνιστώνται βίδες άγκυρας ή θεμέλια από σκυρόδεμα).

Λίστα εργαλείων: ηλεκτρικό τρυπάνι, κλειδί, επίπεδο, μηχανή τοποθέτησης βιδών αγκύρωσης (προαιρετικό).


2 Διαδικασία εγκατάστασης

Foundation Fixation:

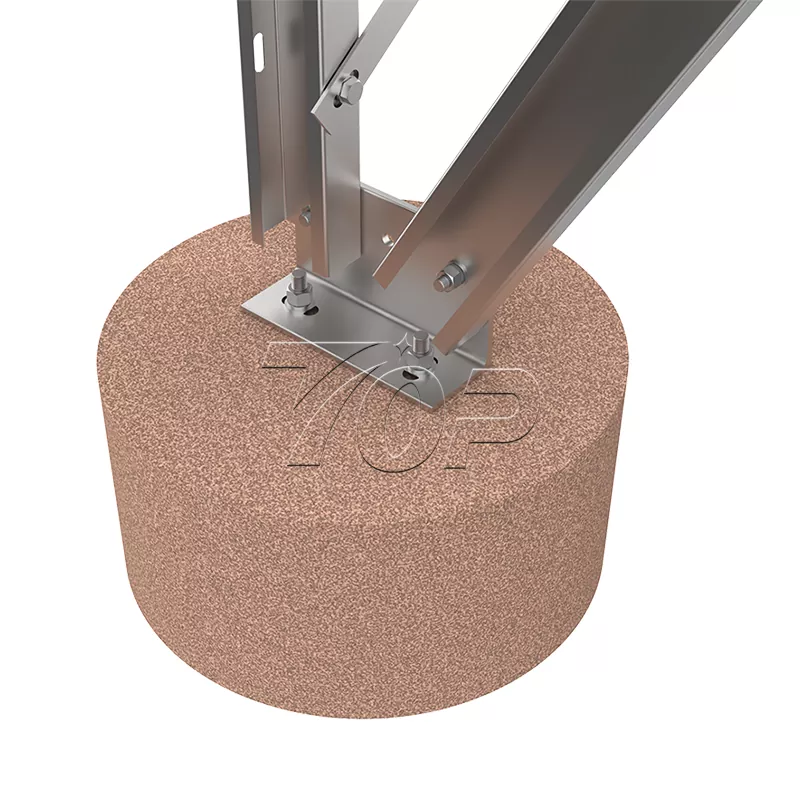

Εάν χρησιμοποιούνται βάσεις από σκυρόδεμα: ρίξτε προβλήτες από σκυρόδεμα με βάθος τουλάχιστον 80cm και εισάγετε βάσους βάσης υποστήριξης.

Εάν χρησιμοποιείτε βίδες αγκύρωσης (συνιστώμενες): βίδα τις βίδες στο έδαφος στο βάθος του σχεδιασμού (συνήθως 1,2-2m).


Συναρμολόγηση υποστήριξης:

Διορθώστε τη στήλη χάλυβα σχήματος C κατακόρυφα στο ίδρυμα και σφίξτε την με μπουλόνια.

Τοποθετήστε εγκάρσιες δοκούς υποστήριξης και διαγώνια τιράντες για να βεβαιωθείτε ότι η δομή του ράφι του ηλιακού πλαισίου είναι επίπεδο (βαθμονομήστε χρησιμοποιώντας ένα επίπεδο).


Εγκαταστήστε ηλιακούς συλλέκτες:

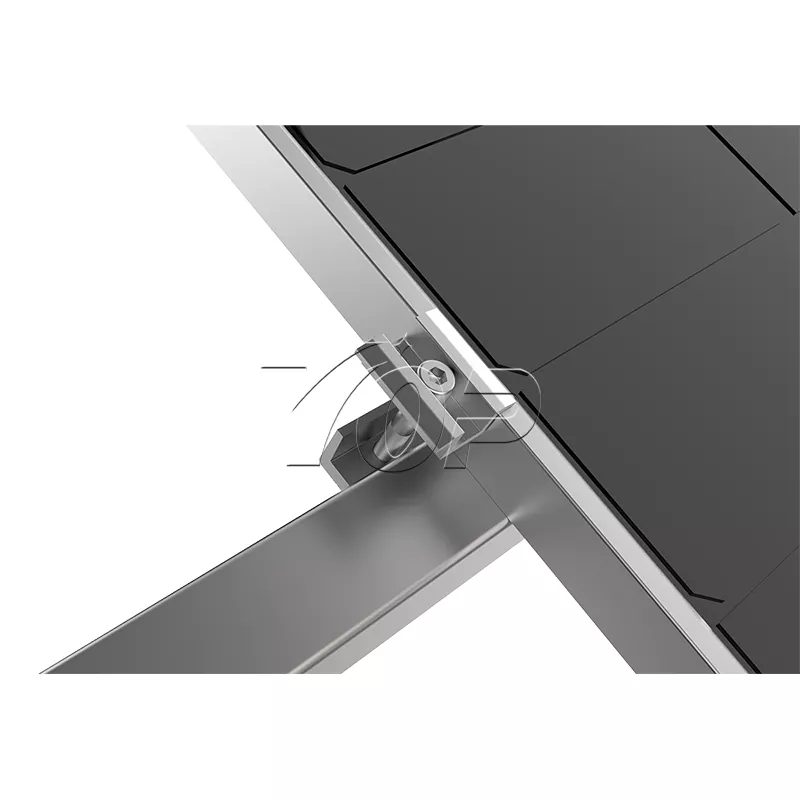

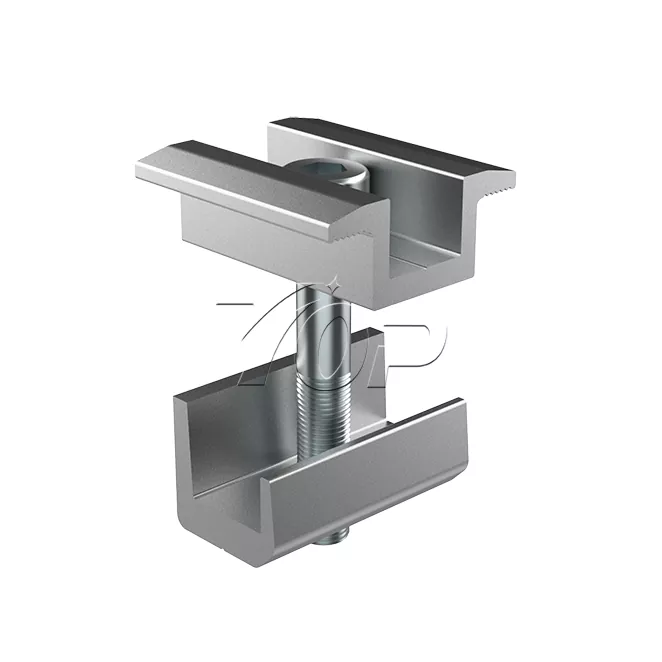

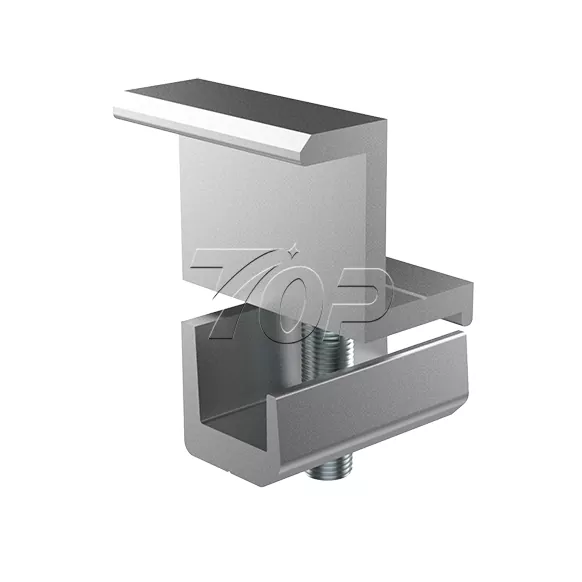

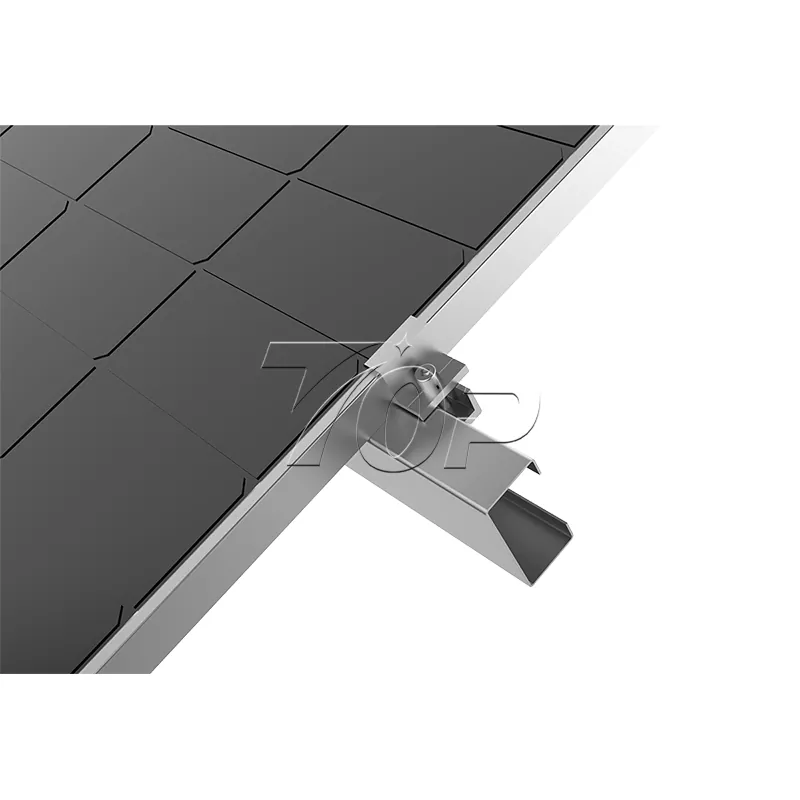

Τα πλαίσια ηλιακής γείωσης τοποθετούνται στη δέσμη και σταθεροποιούνται με το εξάρτημα σύσφιξης κράματος αλουμινίου για να εξασφαλιστεί ομοιόμορφη απόσταση (συνιστώμενη απόσταση ≥10cm για διάχυση θερμότητας).

Γείωση και επιθεώρηση:

Συνδέστε το καλώδιο γείωσης στο σύστημα υποστήριξης και την αντίσταση δοκιμής (≤5Ω).

Πλήρης επιθεώρηση της στεγανότητας των μπουλονιών και της δομικής σταθερότητας.

Παράσταση προϊόντων

Εφαρμογή προϊόντος
